DPO160

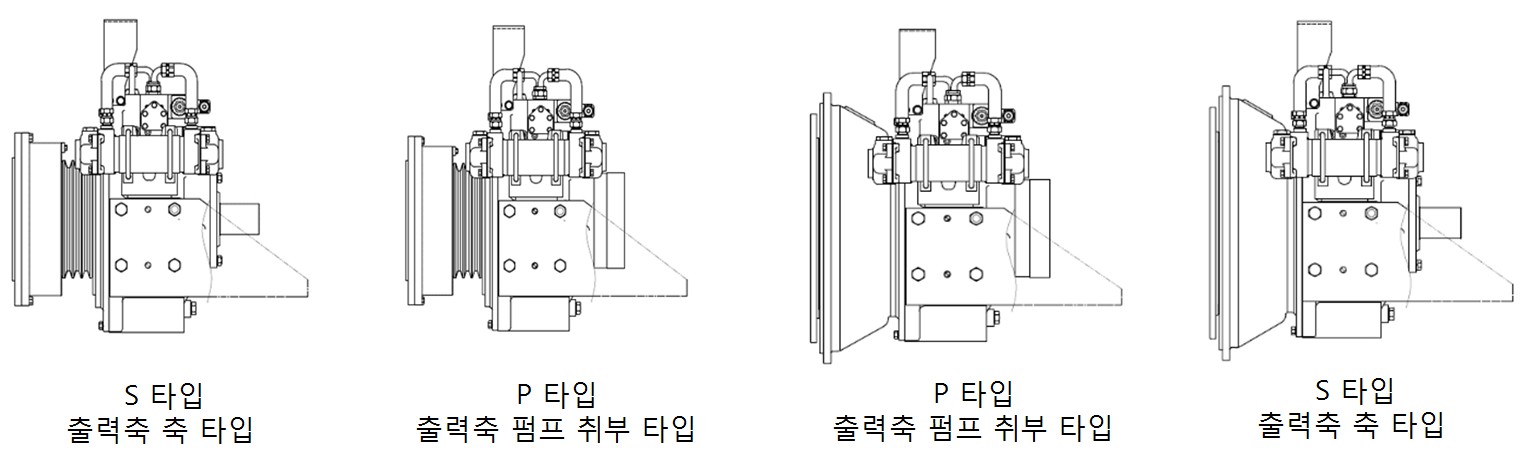

축 타입
펌프 취부 타입
주요특징
– 알루미늄 케이스 적용
– 엔진의 프론트(풀리)측, 리어(벨하우징)측 부착이 가능
– 출력종류를 샤프트, 펌프 자유로이 선택 가능
– 상시 회전하는 풀리 제공(9″, C형, 3골)
– 따라돔 방지를 위한 완벽한 브레이크 시스템 적용
– 압력게이지 제공
– 펌프 부착의 경우 회전여부를 파악할 수 있는 기능 제공
– 오일쿨러에 방식아연 적용으로 부식에 의한 쿨러 손상 방지
– 마그네트 플러그 장착으로 오일의 금속분 제거가 용이
주요 용도
– 유압펌프 구동 (사이드트러스터, 작업기, 크레인 등)
– 풀리구동 (유압윈치, 발전기, 공기압축기)
– 카단샤프트 연렬로 동력전달 가능(추진 시스템 적용)
– 기타 동력전달이 필요한 곳
옵션
– 컨트롤 박스
– 펌프 취부대 조합
– 벨 하우징 (SAE#1, 2, 3)

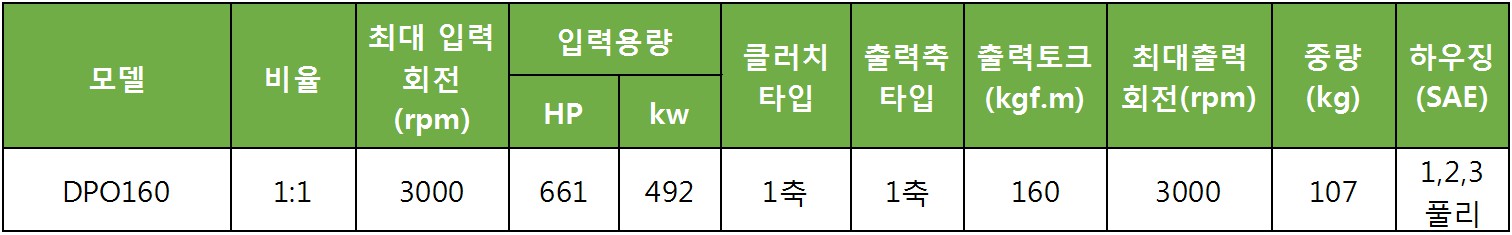

용량표

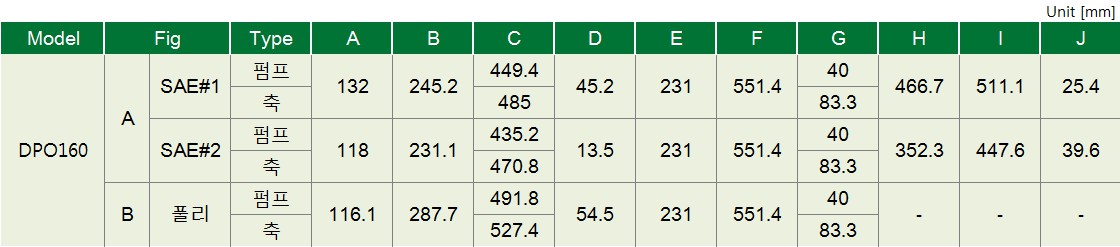

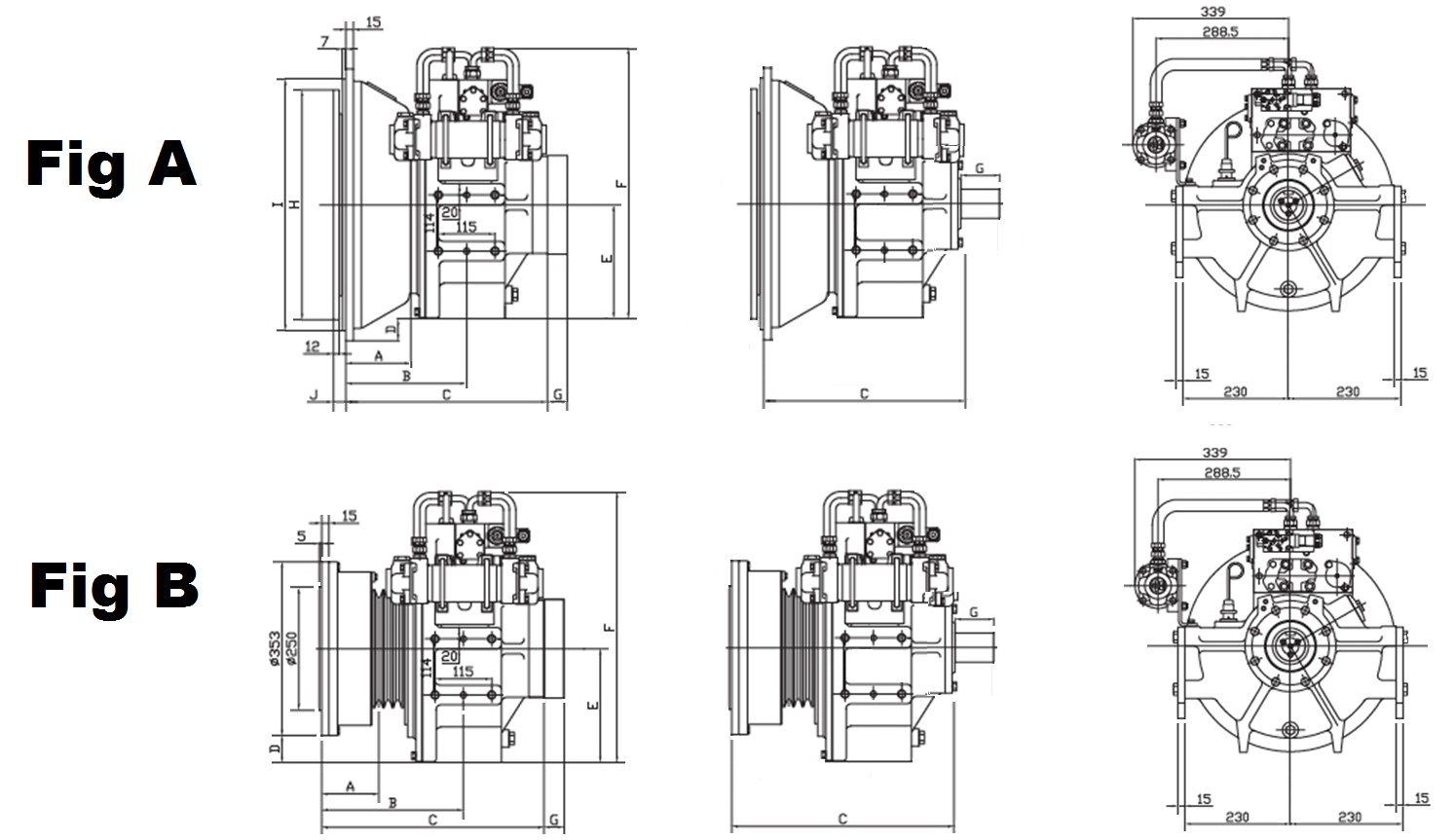

외형 치수
(단위:mm)
주문 코드 구성

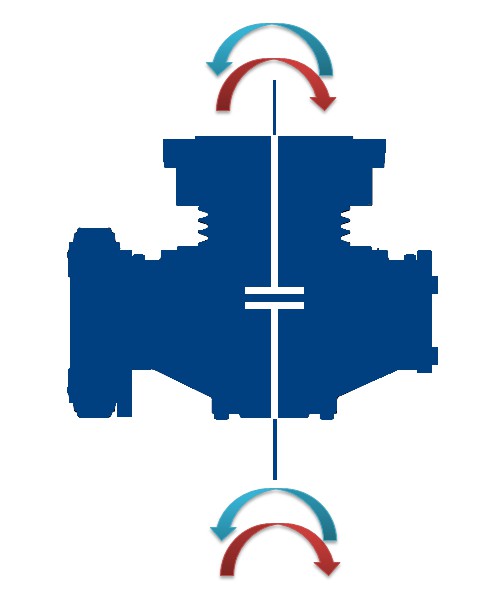

회전방향
출력축 타입
설치 예_주기관 엔진 풀리부 설치시
설치 예_보조기관 엔진 플라이휠 하우징 설치시
옵션_DPO 160 펌프 취부대 조합 (펌프 취부대, 구동 커플링) 치수표
기술자료
| 항목 | 다운로드 | ||
|---|---|---|---|
| 외형도(F/R, SAE#1 14″, 펌프취부 타입) | 3D CAD | CAD | |
| 외형도(F/R, SAE#2 11.5″, 펌프취부 타입) | 3D CAD | CAD | |
| 외형도(F/R, 엔진풀리, 펌프취부 타입) | 3D CAD | CAD | |
| 외형도(F/R, SAE#1 14″, 축 타입) | 3D CAD | CAD | |
| 외형도(F/R, SAE#2 11.5″, 축 타입) | 3D CAD | CAD | |
| 외형도(F/R, 엔진풀리, 축 타입) | 3D CAD | CAD | |
| 등가질량계 | CAD | ||
| 파트리스트(PDF) | CAD | ||
| 취급설명서(PDF) | 日語 | ENG | 한글 |
