전자레버 설치



액추레이터 설치



액추레이터는 엔진룸 내부에서 추진엔진과 최대한 가깝고 습기가 없는 안전한 장소에 설치해야 합니다.

액추레이터 설치시 우측 그림처럼 설치 후에 사방으로 250mm의 공간을 확보해야 합니다.

기계식 액추레이터의 케이블 설치



PUSH-PULL 케이블 설치 최소 반경 : 200mm

PUSH-PULL 적용 규격 : E2,E3,C0,C3,C33,C34J..등 (나사규격 : M5)

전원 연결



액추레이터의 메인 전원 장치는 그림에 표시된 커넥터에 전선이 연결 되어 제공 되며 DC24V의 전원에 연결 하면 됩니다.

전원은 DC24V를 사용하고 갈색(+), 청색(-)로 반드시 선색과 전원의 +, -를 확인하고 연결해야 합니다.

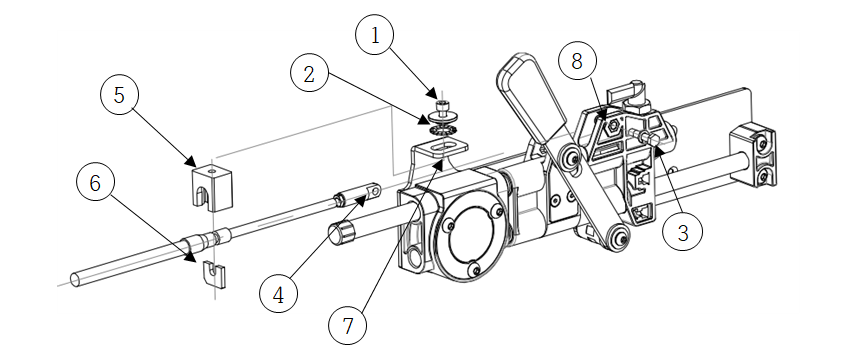

푸쉬풀 케이블 연결



* 설치 전 설치하고자하는 측의 실린더를 비상작동 모드로 변경 후 (감속기의 경우 중립 위치 조립을 하고, 엔진의 경우 최저 RPM 위치) 조립을 시작 합니다.



① 감속기 및 엔진을 제어하기 위해서는 PUSH-PULL케이블을 액추레이터에 연결해야 합니다.

② PUSH-PULL케이블을 설치하기 위해서는 위의 표에 나타나있는 부품이 있어야 하며, 부품 하나라도 없을경우 당사에 문의하시기 바랍니다.

③ 3번 스냅링을 분해하고, 4번 아일릿을 분해하여 PUSH-PULL케이블에 조립 합니다.

④ 1번 스크류를 풀어, 2번 동 와셔와 함께 분해합니다.

⑤ 5번 고정 클램프와 6번 받침판을 분해합니다.

⑥ 4번 아일릿을 조립한 PUSH-PULL케이블을 8번 고정 핀에 조립합니다.

⑦ 3번 스냅링으로 아일릿이 빠지지 않도록 3번 스냅링링을 8번 고정 핀 홈에 조립합니다.

⑧ 5번 고정 클램프와 6번 받침판을 PUSH-PULL에 조립합니다.

⑨ 7번 브라켓에 고정 클램프와 6번 받침판과 조립 된 PUSH-PULL케이블을 조립합니다.

⑩ 클램프 조립 위치는 사진과 같은 위치로 조립합니다.

⑪ 1번 스크류와 2번 동 가스켓을 조립하여 고정 시킵니다.

푸쉬풀 케이블 하중측정



* PUSH-PULL케이블에 걸리는 하중은 반드시 15 kgf미만이 되도록 설정해야 합니다. 그렇지 않을 경우 전자레버의 기능이 정지되어 선박 사고 및 인명 사고로 이어 질 수 있으므로 반드시 아래 사항을 준수해야 합니다.



① 케이블 교체 및 위치 수정 시 실시해야 하며, 곡률은 반경 R200 이상이 되도록 설치합니다.

② 아래 그림과 같이 케이블 핀이 연결된 상태에서 비상작동 레버를 움직여 하중을 측정합니다.

③ 측정 하중은 15 kgf 미만이 되어야 하며, 15 kgf 이상일 때 케이블 설치, 곡률 반경 등을 점검하여 문제를 해결합니다.

④ 측정하중이 15 kgf 미만이면 액추레이터 세팅을 진행합니다.



– 하중 측정 방법

① 준비 된 하중측정게이지의 전원을 ON합니다.

② 아일릿이 고정된 핀에 게이지를 연결 합니다.

③ 화살표 방향으로 서서히 힘을 주어 당깁니다.

④ 측정된 값을 확인 합니다.
