DPO 옵션

주 추진엔진(프론트 풀리부착)

보조엔진(벨 하우징 부착)

규격 드라이빙링 A[mm] B[mm]
SAE #1 14″ 438.15 530.22
SAE #2 11.5″ 333.38 466.72
SAE #3 11.5″ 333.38 428.62

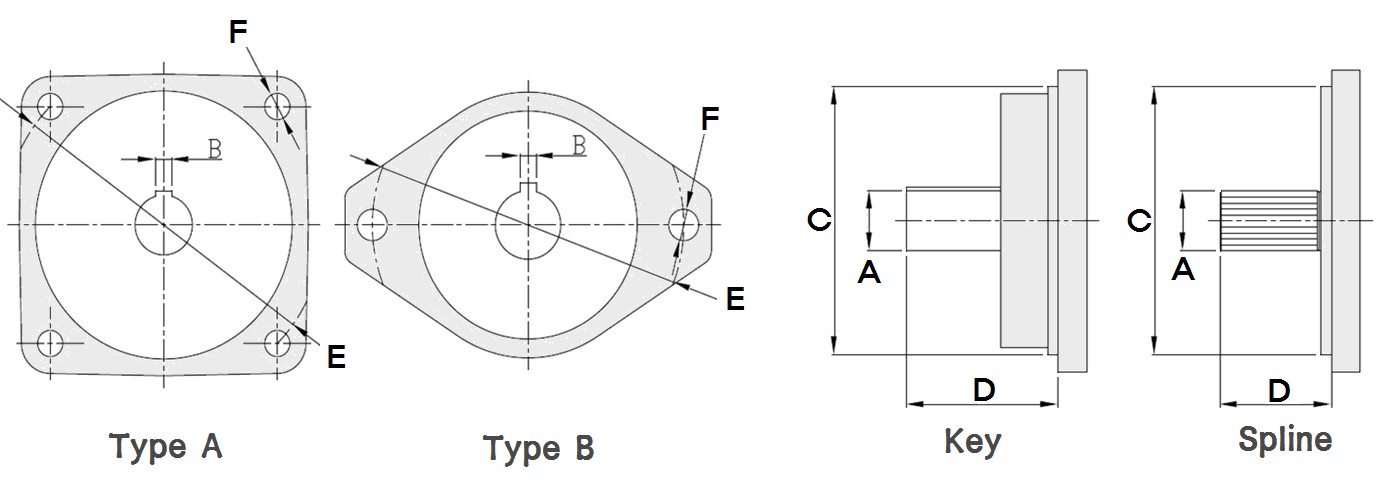

펌프종류에 따른 취부대 및 연결커플링 사양

No. 축타입 A B C D E F 잇수 규격 특기사항
1 Spline Φ27.8 Φ101.6 41.1 Φ146 2-Φ14.2 13 DP16/32 13T
2 Spline Φ27.8 Φ101.6 44.5 Φ146 2-Φ14.2 13 DP16/32 13T
3 Spline Φ35.1 Φ127 58.7 Φ181 2-Φ17.5 14 DP12/24 14T
4 Spline Φ39.6 Φ127 61.9 Φ181 2-Φ17.5 14 DP12/24 14T
5 Spline Φ31.22 Φ127 55.2 Φ181 2-Φ17.5 14 DP12/24 14T
6 Spline Φ31.22 Φ127 55.9 Φ181 2-Φ17.5 14 DP12/24 14T
7 Spline Φ47 Φ180 93 Φ250 4-Φ22 17 M25 17T
8


위 테이블에서 사용펌프 사이즈에 해당하는 번호를 아래의 테이블에서 선택하면 됩니다.
* 테이블에서 해당되는 펌프가 없을시에는 표준공급사양으로 선택하십시오

DPO모델에 따른 취부대및 연결커플링 품번


No. DPO087 DPO160 DPO210/310 DPO167/410 특기사항
1 AS_T087216B AS_T410622
2 AS_T087216B AS_T160617
3 AS_T087216E AS_T160616 AS_T310621 AS_T410621_004
4 AS_T087216C AS_T160616 AS_T310621 AS_T410621_004
5 AS_T087216E AS_T160616 AS_T310621 AS_T410621_004
6 AS_T087216E AS_T160616 AS_T310621 AS_T410621_004
7 AS_T410657
8 AS_T087216 AS_T160615 AS_T310615 AS_T410615_002 표준공급사양
