DPO410
![](http://d-i.co.kr/wp-content/uploads/2020/09/DPO410_pump_final_eblack.png)
2축 펌프 취부 타입
주요특징
– 엔진의 프론트(풀리)측, 리어(벨하우징)측 부착이 가능
– 따라돔 방지를 위한 완벽한 브레이크 시스템 적용
– 압력게이지 제공
– 펌프 회전을 파악할 수 있는 기능 제공
– 오일쿨러에 방식아연 적용으로 부식에 의한 쿨러 손상 방지
– 마그네트 플러그 장착으로 오일의 금속분 제거가 용이
– 추가 기어박스 장착 가능 (3~4축)
![](http://d-i.co.kr/wp-content/uploads/2020/09/DPO410_pump-with-gearbox_final_eblack.png)
4축 펌프 취부타입
(추가 기어박스 장착)
주요 용도
– 유압펌프 구동 (사이드트러스터, 작업기, 크레인 등)
– 고용량의 유압기기를 사용하는 곳에 적합
옵션
– 컨트롤 박스
– 펌프 취부대 조합
– 벨 하우징(SAE#1, 2)

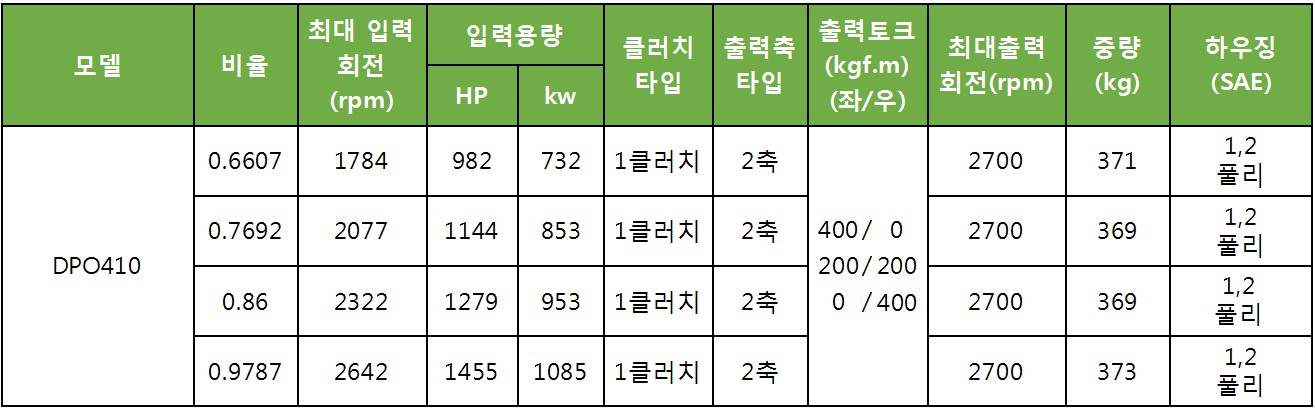

용량표
![](http://d-i.co.kr/wp-content/uploads/2021/04/DPO410-용량표.jpg)

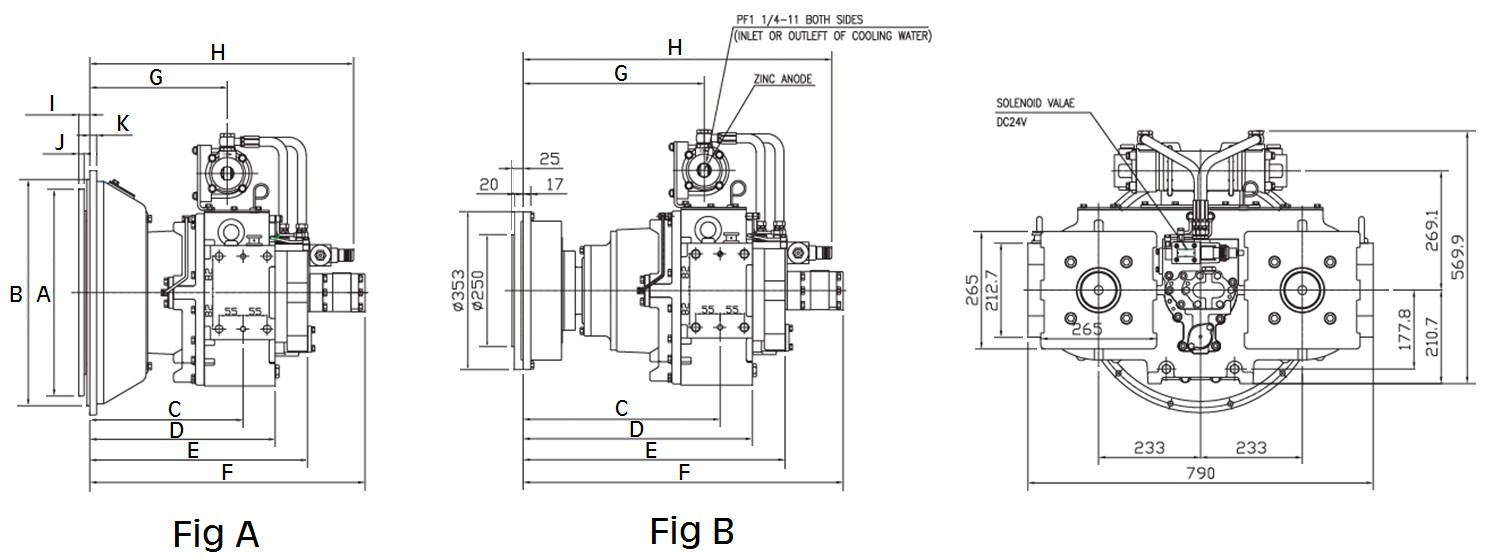

외형 치수
![](http://d-i.co.kr/wp-content/uploads/2021/04/DPO410-외형도.jpg)

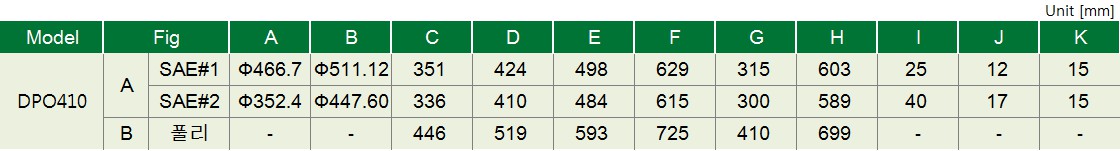

(단위:mm)
![](http://d-i.co.kr/wp-content/uploads/2021/04/DPO410-치수-테이블.jpg)
주문 코드 구성
![](http://d-i.co.kr/wp-content/uploads/2021/07/DPO410-모델명-구성.png)

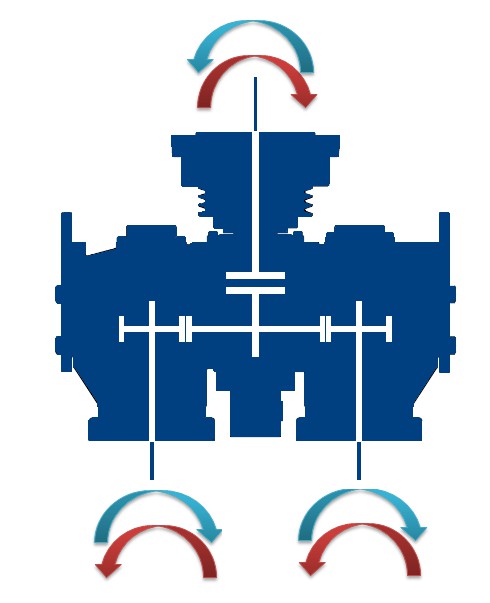

회전방향
![](http://d-i.co.kr/wp-content/uploads/2021/04/DPO410-회전-방향.jpg)

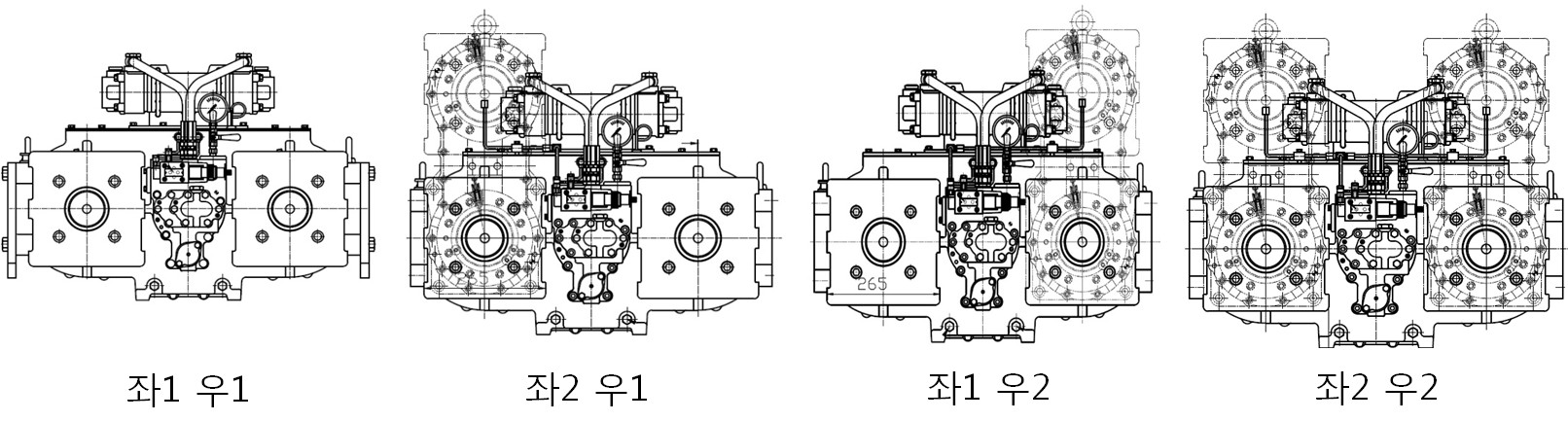

출력축 타입
![](http://d-i.co.kr/wp-content/uploads/2021/07/DPO410-출력축타입.jpg)
설치 예_주기관 엔진 풀리부 설치시
![](http://d-i.co.kr/wp-content/uploads/2021/04/3L_DPO167_pump_pump_330DL.png)
![](http://d-i.co.kr/wp-content/uploads/2021/04/4F_DPO167_2pump_2pump_330DL.png)
![](http://d-i.co.kr/wp-content/uploads/2021/04/4R_DPO167_2pump_2pump_330DL.png)
설치 예_보조기관 엔진 플라이휠 하우징 설치시
![](http://d-i.co.kr/wp-content/uploads/2021/04/9L_DPO167_pump_pump.png)
![](http://d-i.co.kr/wp-content/uploads/2021/04/10F_DPO167_2pump_2pump.png)
![](http://d-i.co.kr/wp-content/uploads/2021/04/10L_DPO167_2pump_2pump.png)
기술자료
항목 | 다운로드 | ||
---|---|---|---|
외형도(F/R, SAE#1 14″, L1 R1) | 3D CAD | CAD | |
외형도(F/R, SAE#2 11.5″, L1 R1) | 3D CAD | CAD | |
외형도(F/R, 엔진풀리, L1 R1) | 3D CAD | CAD | |
외형도(F/R, SAE#1 14″, L2 R1) | 3D CAD | CAD | |
외형도(F/R, SAE#2 11.5″, L2 R1) | 3D CAD | CAD | |
외형도(F/R, 엔진풀리, L2 R1) | 3D CAD | CAD | |
외형도(F/R, SAE#1 14″, L1 R2) | 3D CAD | CAD | |
외형도(F/R, SAE#2 11.5″, L1 R2) | 3D CAD | CAD | |
외형도(F/R, 엔진풀리, L1 R2) | 3D CAD | CAD | |
외형도(F/R, SAE#1 14″, L2 R2) | 3D CAD | CAD | |
외형도(F/R, SAE#2 11.5″, L2 R2) | 3D CAD | CAD | |
외형도(F/R, 엔진풀리, L2 R2) | 3D CAD | CAD | |
등가질량계 | |||
파트리스트 | |||
취급설명서(PDF) | 日語 | ENG | 한글 |
